Inhalt
The WellGood Loop Amplifier
George Smart, M1GEO, has designed a new V3.1 and recently a more reliable Version 4 of his Wellgood Loop Amplifier.
The Wellgood-Amplifier is a reverse engineered Version of the early Wellbrook ALA1530 Receive Loop Antenna Amplifier. Originally intended as a do-it-yourself project to replace faulty amps of the original product. The first Wellgood Amplifier version V1 used conventional through-whole components. For a detailled project overview of the V1 Version with circuit description, build notes and a bill of materials visit the WellGood Loop History Page
What is different in Version v3.1?
the main differences observed in comparison to v1 are
- circular shaped printed circuit board
- except the DC-supply-choke and RF-Tranformers only SMD Components
- use of ceramic MLCC capacitors only
- Transistors are BFQ19S in SOT89 Case (SMD type marking "FG")
- Variable resistor RV1 for DC balance adjustment ist not fitted and replaced by fixed resistors
- new: an SMD-LED on the bottom side of the pcb as power-on indicator

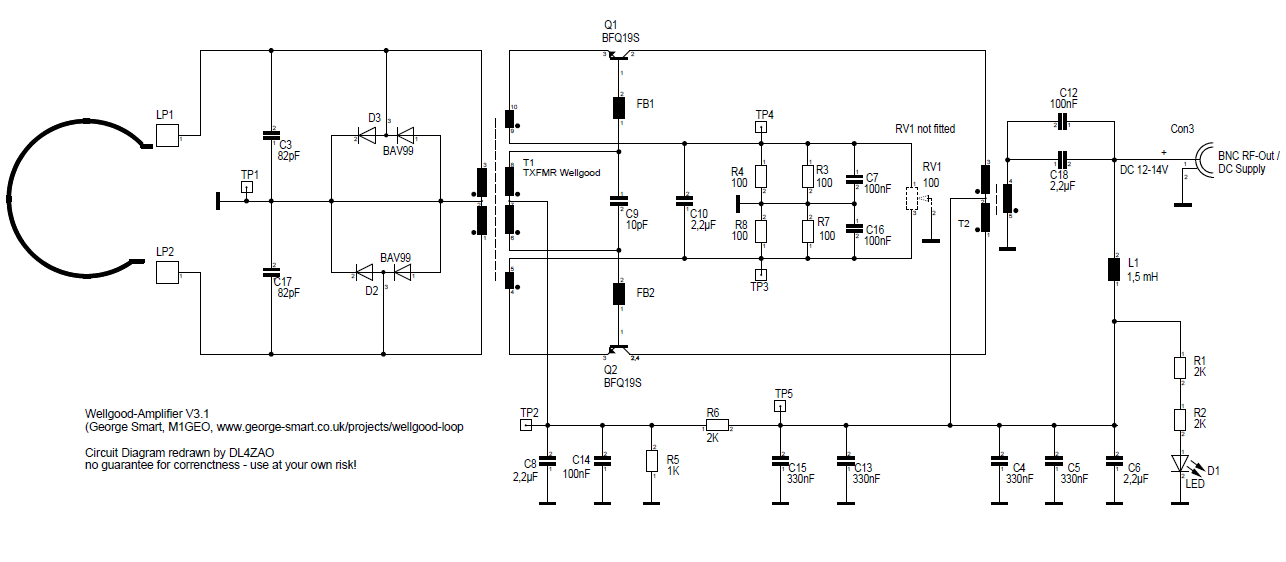

George did not yet publish schematics for the V3.1 boards, but it is very similar to the V1 schematic on Goerge Smarts website. The component numbers of the V3.1 Board got reorganised. The component numbers printed on the new circular V3.1 board do not longer match the numbers of the published V1.1 schematics. For eventual troubleshooting purposes i have redrawn the circuit diagram of the new V3.1 version. It can be downloaded here:
https://www.dl4zao.de/_downloads/Wellgood_Amplifier_V3_1_sch.gif
The component values in the redrawn schematics are taken from Georges V1.1 diagram. The values of some new additional DC-bypass capacitors are best guess. there is no guarantee of correctness, use it at your own risk.
Some customers reported thermic failures and parasitic oszcillations of the used RF-transistors in a SOT89 package. With a recent facelift George Smart adressed these customer complaints. One of the changes in the new version 4.1 of the Wellgood loop is the use of onboard voltage regulation. And better coupling of the transistors to the PCB to reduce heat for an improved reliability.
There is an excellent Article about an implementation of the broadband Receiving-Loop and the receive performance written by Mattias Bopp, DD1US:
"The Wellgood Active Loop antenna tested with the Airspy HF+ SDR" (pdf)
The Wellgood-Amplifier is a reverse engineered Version of the early Wellbrook ALA1530 Receive Loop Antenna Amplifier. Originally intended as a do-it-yourself project to replace faulty amps of the original product. The first Wellgood Amplifier version V1 used conventional through-whole components. For a detailled project overview of the V1 Version with circuit description, build notes and a bill of materials visit the WellGood Loop History Page
What is different in Version v3.1?
the main differences observed in comparison to v1 are
- circular shaped printed circuit board
- except the DC-supply-choke and RF-Tranformers only SMD Components
- use of ceramic MLCC capacitors only
- Transistors are BFQ19S in SOT89 Case (SMD type marking "FG")
- Variable resistor RV1 for DC balance adjustment ist not fitted and replaced by fixed resistors
- new: an SMD-LED on the bottom side of the pcb as power-on indicator
George did not yet publish schematics for the V3.1 boards, but it is very similar to the V1 schematic on Goerge Smarts website. The component numbers of the V3.1 Board got reorganised. The component numbers printed on the new circular V3.1 board do not longer match the numbers of the published V1.1 schematics. For eventual troubleshooting purposes i have redrawn the circuit diagram of the new V3.1 version. It can be downloaded here:
https://www.dl4zao.de/_downloads/Wellgood_Amplifier_V3_1_sch.gif
The component values in the redrawn schematics are taken from Georges V1.1 diagram. The values of some new additional DC-bypass capacitors are best guess. there is no guarantee of correctness, use it at your own risk.
What is new in Version v4?
Some customers reported thermic failures and parasitic oszcillations of the used RF-transistors in a SOT89 package. With a recent facelift George Smart adressed these customer complaints. One of the changes in the new version 4.1 of the Wellgood loop is the use of onboard voltage regulation. And better coupling of the transistors to the PCB to reduce heat for an improved reliability.
There is an excellent Article about an implementation of the broadband Receiving-Loop and the receive performance written by Mattias Bopp, DD1US:
"The Wellgood Active Loop antenna tested with the Airspy HF+ SDR" (pdf)

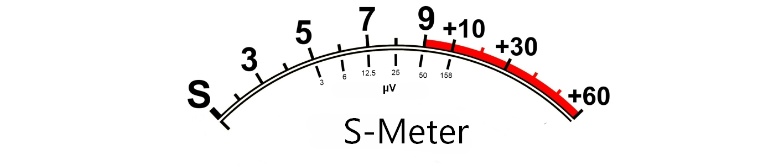

S-Meter – Rauschen - Empfindlichkeit - einfach erklärt
Für viele Funkamateure und Kurzwellenhörer erscheinen Begriffe aus der Radiotechnik wie Rauschen,
Empfängerempfindlichkeit, MDS und wie sie zusammenhängen auf den ersten Blick verwirrend und kompliziert. Im Web und in der Literatur findet man zwar umfangreiches Material
zum nachlesen. Doch wirken die darin enthaltenen mathematischen Formeln auf den Nichttechniker oft abschreckend. In dieser Zusammenstellung wird versucht, Das Thema praxisnah
und (fast) ohne Rechnen in den Grundzügen zu beleuchten.
herunterladen und weiterlesen (pdf)
